Система обнаружения утечек - LeakSPY(Expert)Комбинированная система обнаружения утечек LeakSPY(Expert).

LeakSPY(Expert) - комплекс программно-технических средств, выполняющих функции контроля герметичности трубопроводов в режиме реального времени по заданным алгоритмам на всех режимах функционирования.



LeakSPY(Expert) предназначен для обнаружения утечек как вызванных природными факторами или механическими повреждениями, так и несанкционированных врезок в нефтепроводах/нефтепродуктопроводах.

LeakSPY(Expert) позволяет обнаруживать утечки с расходом менее 0.3% от общего расхода в трубопроводе. Помимо факта утечки, LeakSPY(Expert) определяет координату, расход и время возникновения утечки. Погрешность определения координаты утечки составляет не более 400 метров.



Система обнаружения утечек - Интерфейс LeakSPY (Expert)

В состав LeakSPY(Expert) входит несколько методов обнаружения утечек (метод баланса масс, метод изменения гидроуклона, метод по волне давления и т.п.). Во всех методах для обработки данных используется математическая модель течения жидкости (газа) в трубопроводах.

В качестве входной информации достаточно тех данных, которые имеются в базе данных СДКУ. Часть информации (профили трассы, размещение технологического оборудования и т.п.) вводится вручную на этапе конфигурации системы. Остальная информация (давления, расходы, состояние задвижек, насосов и т.п.) поступают регулярно из базы данных СДКУ в программу LeakSPY(Expert) с заданным тактом.

Для повышения чувствительности системы можно использовать контроллеры обнаружения утечек (СОУ) LDS-AT собственной разработки.

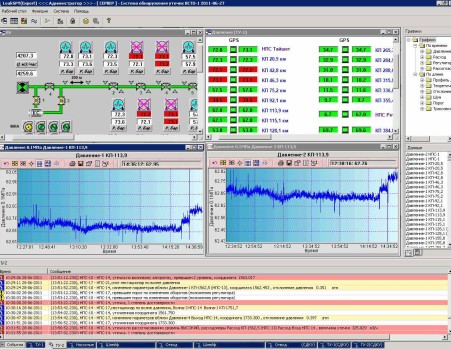

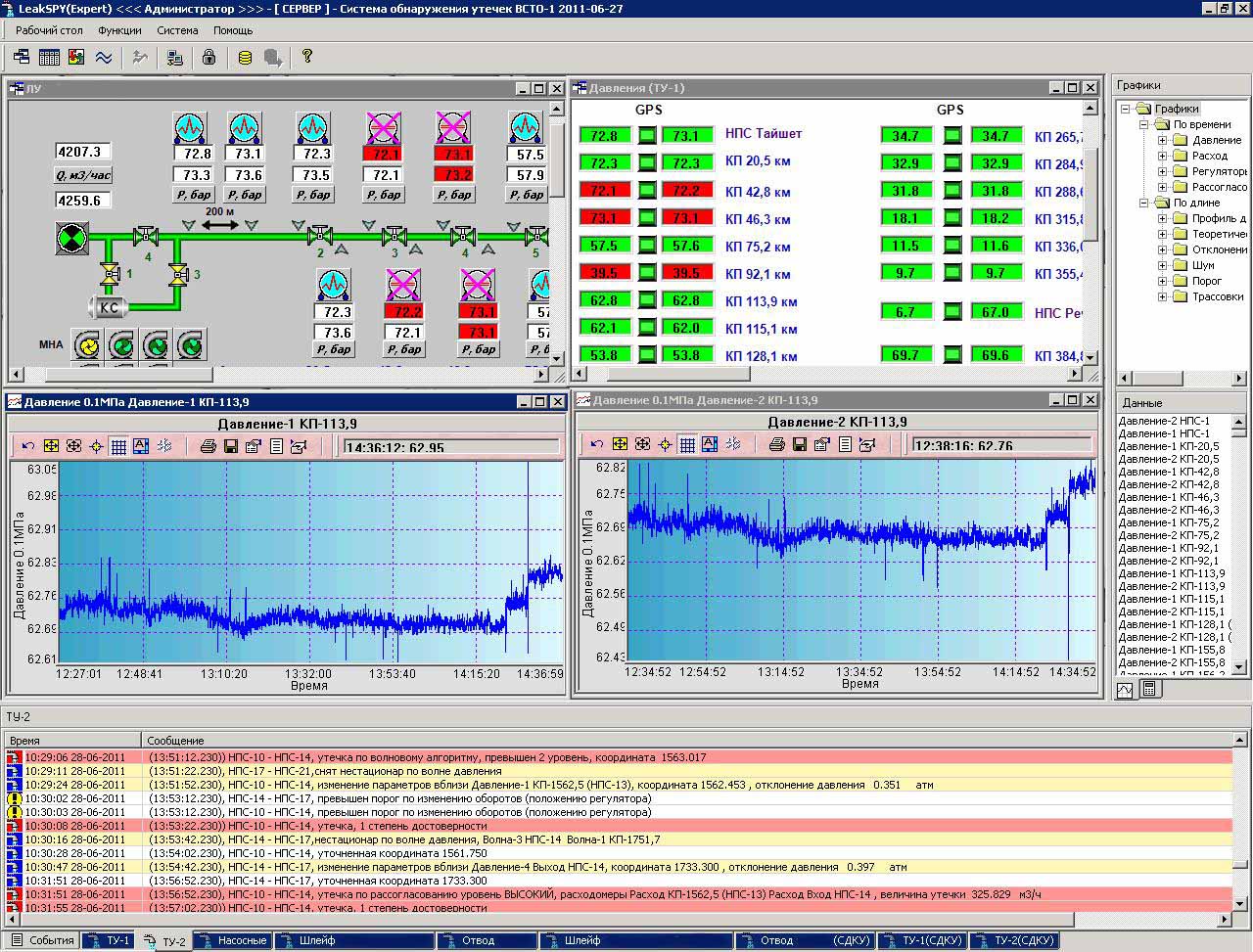

В центральном окне программы отображается технологическая схема контролируемого трубопровода. Цвет трубы на схеме меняется в зависимости от режима работы трубопровода (остановлен, стационарный, нестационарный). Также на схеме отображаются состояния задвижек, насосных агрегатов, показания текущих значений технологических параметров (давления, расхода и т.д.)  В процессе работы LeakSPY(Expert) производит анализ качества данных с контрольно-измерительных пунктов (датчиков), в случае получения некорректных показаний LeakSPY(Expert) может отбраковывать датчики, что также отображается на технологической схеме.

Под технологической схемой находится журнал программы. В нем в хронологическом порядке выводятся записи о происходящих в трубопроводе событиях.

В случае обнаружения утечки срабатывает светозвуковая сигнализация, а место утечки выделяется цветом на технологической схеме трубопровода.

В процессе работы LeakSPY(Expert) сохраняет обрабатываемые данные в базу данных. В случае необходимости можно воспроизвести сохраненные данные в специальном режиме работы LeakSPY(Expert). Помимо данных в базе сохраняется и журнал событий (утечек, переключений, отбраковок и т.п.).

Так же LeakSPY(Expert) позволяет:

  • идентифицировать и контролировать текущую скорость звука в трубопроводе;
  • отслеживать скребки (СОД);
  • отслеживать партии нефтепродуктов;



Конфигурация системы.

Система обнаружения утечек - Конфигурация системы LeakSPY

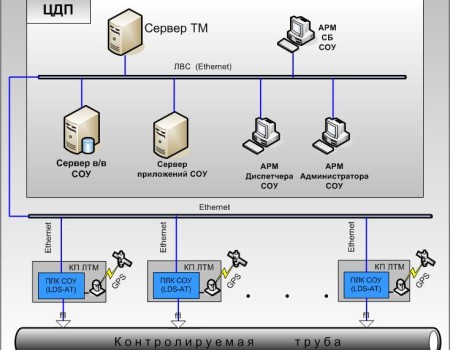

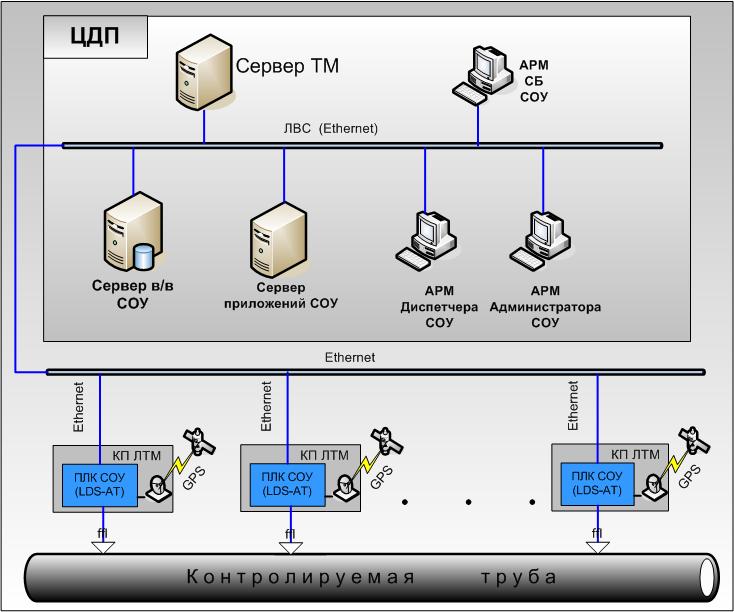

Данный комплекс включает в себя полноценную базу данных, которая заполняется сервером ввода/вывода. В качестве хранилища данных может выступать MS SQL или MySQL. Сервер ввода/вывода и база данных устанавливаются на отдельный компьютер ("Сервер в/в СОУ").

Все расчеты ведутся на отдельном компьютере, который называется "Сервер приложений СОУ". В зависимости от объема вычислений может быть несколько серверов приложений СОУ.

Вся информация отображается на клиентских машинах. В качестве клиентских машин используются "офисные" компьютеры, оборудованные звуковой системой. В стандартную поставку включены три клиентских лицензии. Как правило, одна клиентская машина стоит у диспетчера, другая - в службе безопасности и третья машина предназначена для "Администратора СОУ". На машине "Администратора СОУ" производится не только контроль за системой СОУ в целом, но и воспроизведение данных.

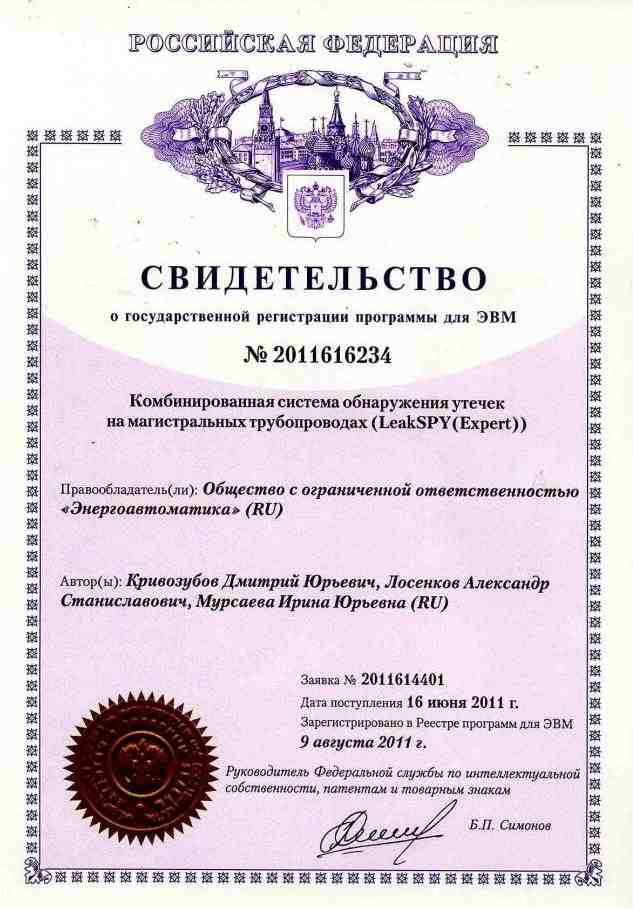

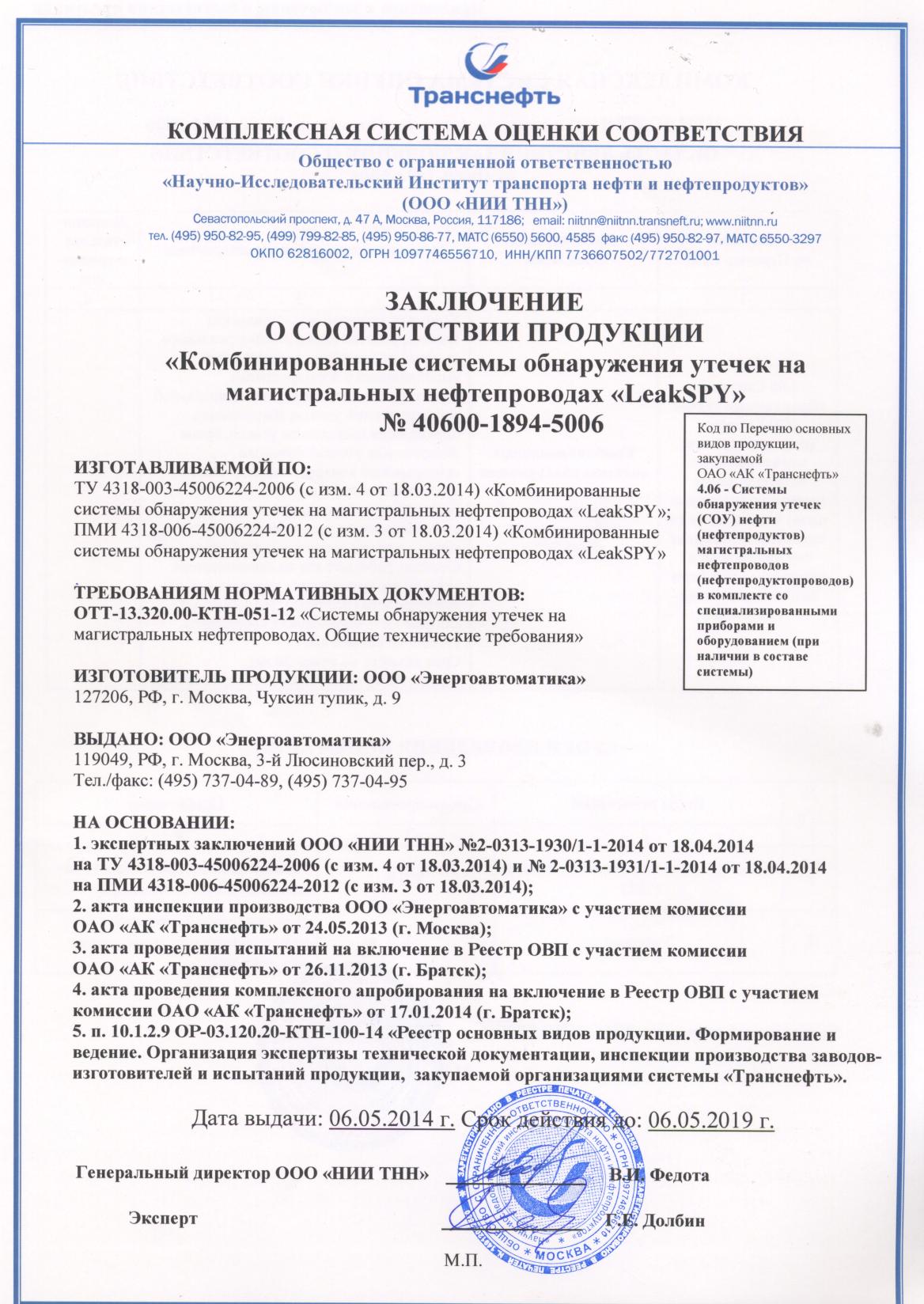

Регистрационное свидетельство системы обнаружения утечек LeakSPY(Expert)ЗАКЛЮЧЕНИЕ О СООТВЕТСТВИИ 'Комбинированные системы обнаружения утечек на магистральных нефтепроводах 'LeakSPY'Буклет LeakSPY - система обнаружения утечек
