LeakSPY(Pro) - комплекс программно-технических средств, выполняющих функции контроля герметичности трубопроводов в режиме реального времени по заданным алгоритмам на всех режимах функционирования.

Система обнаружения утечек на магистральных трубопроводах LeakSPY(Pro) создана на базе универсальной платформы NetSpySCADA

Основные характеристики

  • Чувствительность от 0.07% максимального расхода на трубопроводе
  • Точность определения локализации утечки порядка 300 - 400 метров
  • Обработка данных с дискретизацией 100 Гц
  • Идентификация и контроль текущей скорости звука в трубопроводе;
  • Отслеживание скребков (СОД);
  • Отслеживание партии нефтепродуктов;
  • Создание и управление проектом из одной программы
  • Горячее резервирование
  • Плеер истории
  • Воспроизведение расчета
  • Автоматическое создание отчетов
  • Журналы тревог и звуковое оповещение
  • Графические формы, редактируемые в реальном режиме времени
  • Высокопроизводительная база данных

LeakSPYLeakSPY(Pro) это новый шаг в развитии СОУ производства фирмы «Энергоавтоматика».

LeakSPY(Pro) - комплекс программно-технических средств, выполняющих функции контроля герметичности трубопроводов в режиме реального времени по заданным алгоритмам на всех режимах функционирования.

LeakSPY(Pro) предназначен для обнаружения утечек как вызванных природными факторами или механическими повреждениями, так и несанкционированных врезок в нефтепроводах/нефтепродуктопроводах.

LeakSPY(Pro) пришел на смену LeakSPY(Expert).











LeakSPY(Pro) выполняет следующие функции:

  • выявление факта негерметичности нефтепровода с указанием величины, места и времени возникновения утечки;
  • сбор и обработка данных с датчиков давления и расходомеров;
  • формирование и передачку в сервер ввода-вывода СДКУ сигнала на автоматическую остановку технологического участка нефтепровода;
  • контроль достоверности данных измерений;
  • определение координат самотечных участков;
  • автоматизированный поиск утечек (т.н. "Ручная СОУ")
  • архивирование и защиту информации от несанкционированного воздействия;
  • функции самодиагностики составных частей системы;

Модули расчета позволяют определить утечку с чувствительностью 0.07% от максимального расхода в трубопроводе, и точностью определения локализации утечки порядка 300-400 м.

Для повышения чувствительности системы можно использовать контроллеры обнаружения утечек (СОУ) LDS-AT, разработанный нашей компанией.

В состав LeakSPY(Pro) входит несколько методов обнаружения утечек (метод баланса масс, метод изменения гидроуклона, метод по волне давления и т.п.). Во всех методах для обработки данных используется математическая модель течения жидкости (газа) в трубопроводах.

В качестве входной информации достаточно тех данных, которые имеются в базе данных СДКУ. Часть информации (профили трассы, размещение технологического оборудования и т.п.) вводится вручную на этапе конфигурации системы. Остальная информация (давления, расходы, состояние задвижек, насосов и т.п.) поступают регулярно из базы данных СДКУ в программу LeakSPY(Pro) с заданным тактом.

В процессе работы LeakSPY(Pro) производит анализ качества данных с контрольно-измерительных пунктов (датчиков), в случае получения некорректных показаний LeakSPY(Pro) может отбраковывать датчики, что отображается на технологической схеме.

Новая программа LeakSPY(Pro) создана на базе универсальной платформы NetSpySCADA фирмы «Энергоавтоматика» и обладает всеми свойствами присущими системам семейства СКАДА программ.



Сигнализация об утечке.

Если обнаруживается утечка, то ее характеристики заносятся в журнал тревог и воспроизводится звуковой сигнал.

Диспетчер должен обязательно квитировать утечку, тем самым подтверждая, что он обратил на нее внимание.

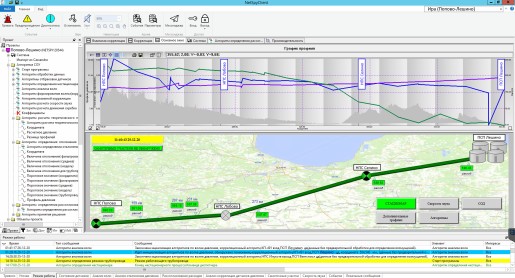

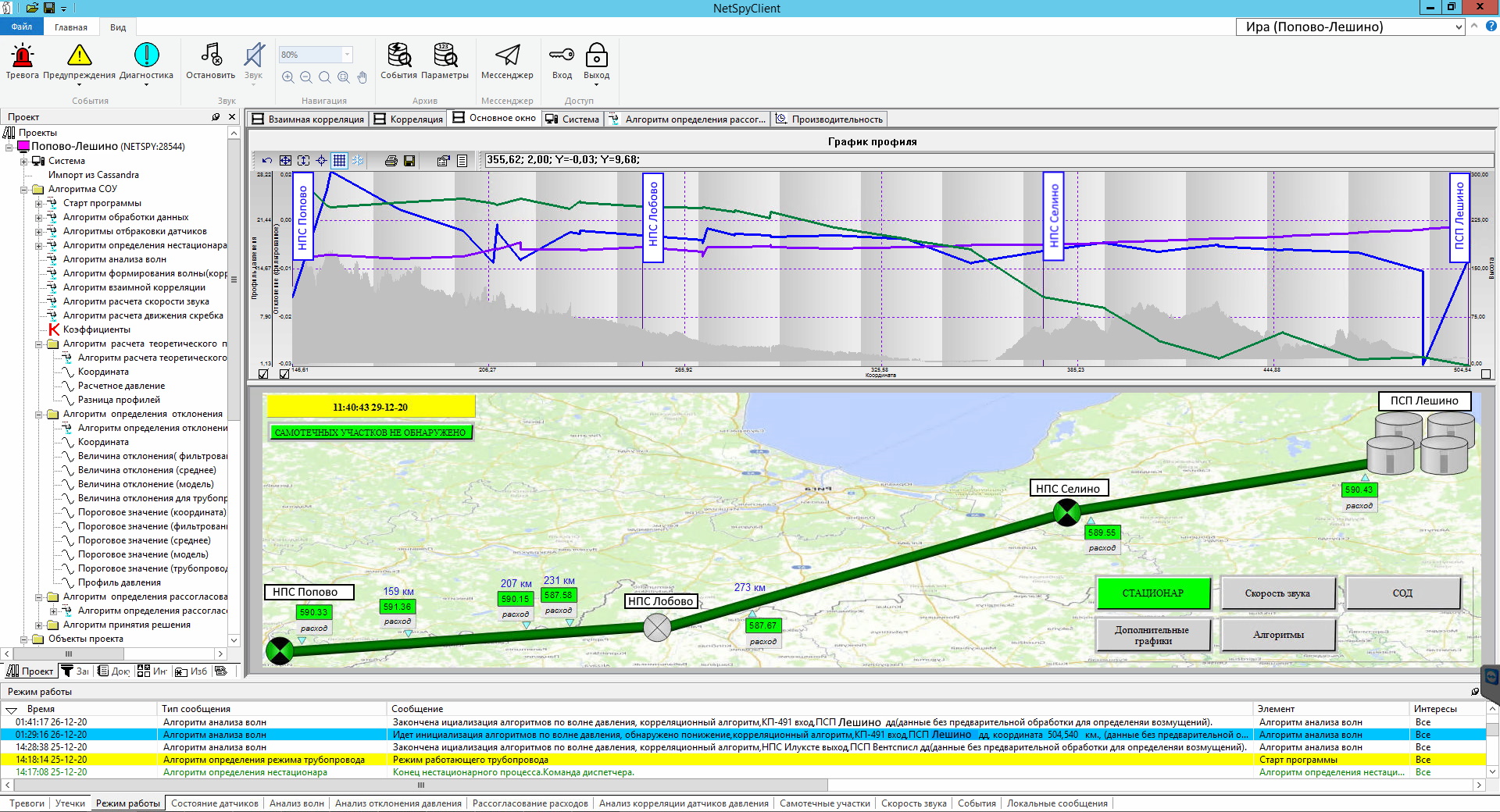

Место утечки отображается на экранных формах со схемой трубопровода..

По желанию заказчика - в программу может быть введена масштабируемая карта местности - тогда место утечки будет обозначено на этой карте.



Анализ обнаружения утечки.

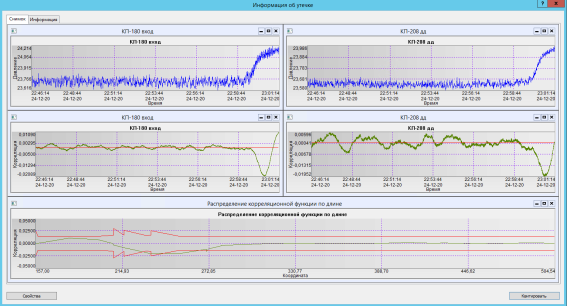

При обнаружении утечки - создается "моментальный снимок" характеристик утечки.

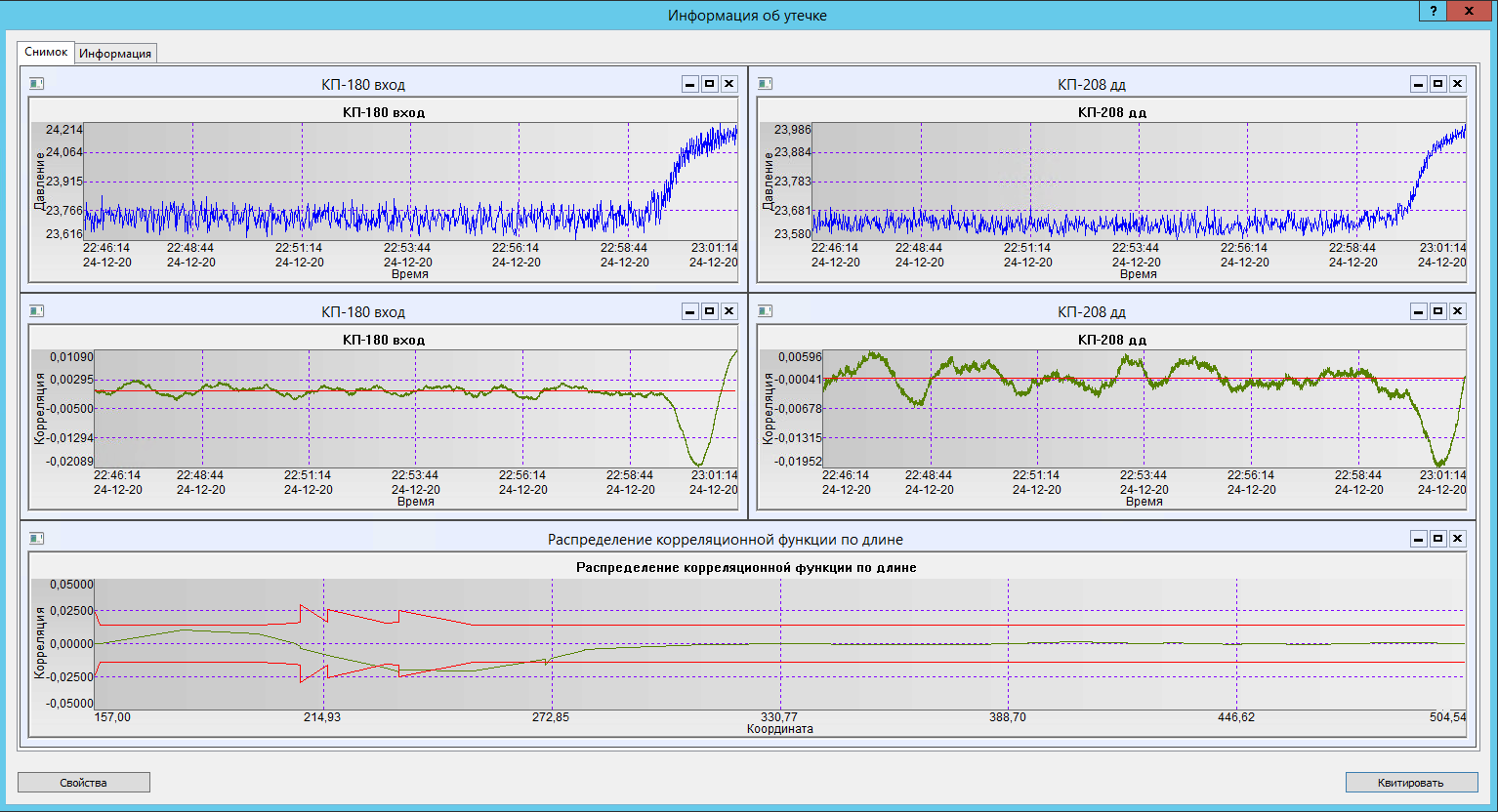

Снимок утечки

После визуального анализа графиков - можно воспроизвести (проиграть) процесс развития утечки.

При воспроизведении утечки обнаружение новых утечек не прекращается, поэтому если будет найдена новая утечка, то диспетчер об этом узнает без задержек.


Дополнительные алгоритмические функции

Отслеживание скребков (СОД)

В процессе работы - программа сопровождает и прогнрзирует движение СОД по трубопроводу.

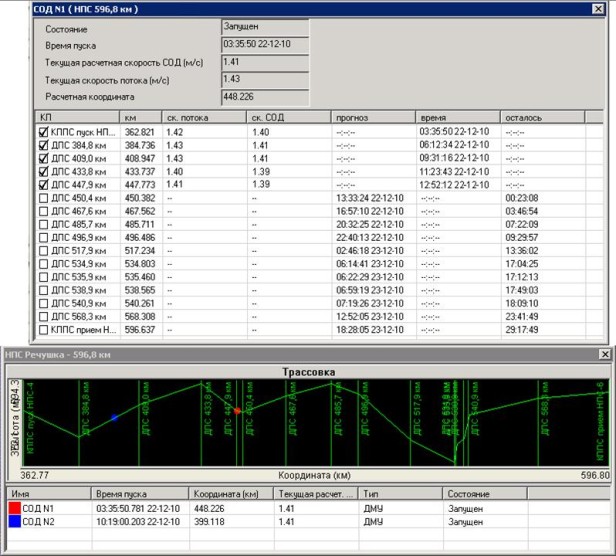

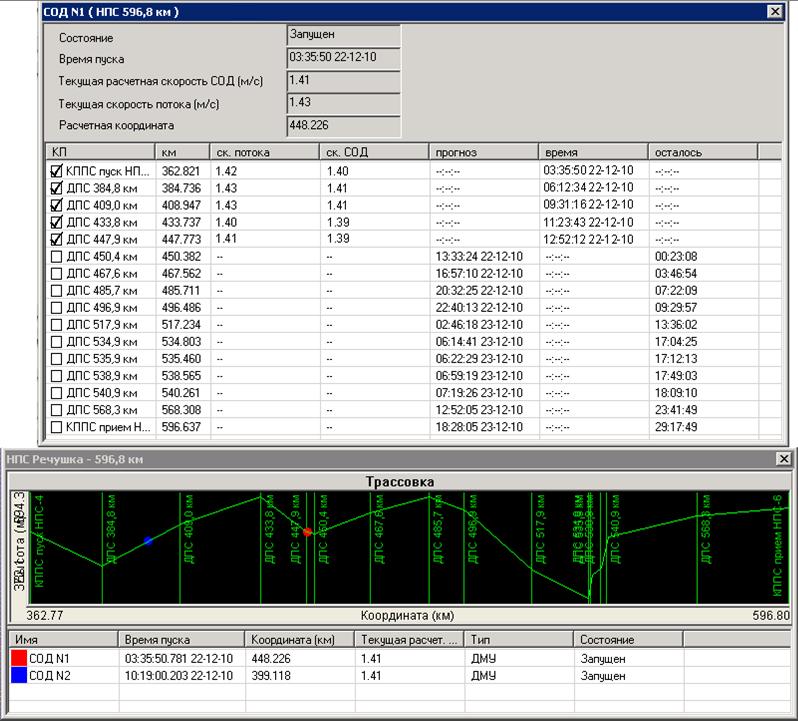

Контроль движения СОД

Функция прогнзирования движения СОД сопровождается выдачей расчетных значений времени прибытия в КПП СОД и прохождения узлов линейных задвижек.

Предусмотрена возможность корректировки текущего (расчетного) положения СОД на основе оперативных данных, получаемых от сигнализаторов прохождения скребка, или данных, введенных вручную диспетчером.

Программа может отслеживать сразу несколько СОД запущенных на участке.

Программа позволяет сделать отчет в файл Excel о прохождении СОД.

После завершения прохождения СОД можно смохранить данные в базу данных и в дальнейшем просматривать их.



Отслеживание партии нефтепродуктов

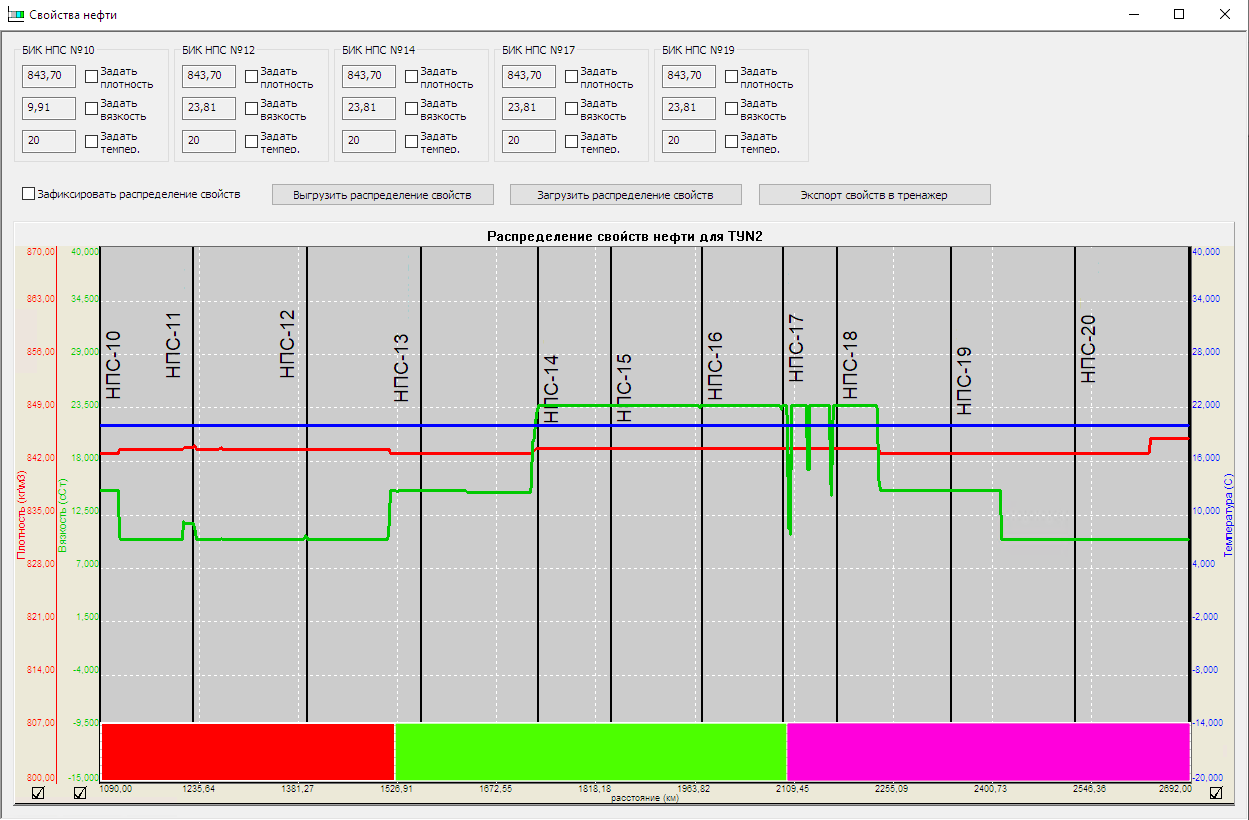

Свойства нефтеперодутов по МТ



Программа может осуществлять сопровождение различных партий нефти/нефтепродукта, в том числе расчет границ различных партий, расчет времени прибытия нефти/нефтепродукта в резервуарный парк на основании производительности текущего режима работы МТ.

Реализована функция расчета зон смешения нефти/нефтепродукта при перекачке в МТ без применения разделителей отличных по характеристикам партий нефти/нефтепродукта.

Предусмотрена возможность одновременного отслеживания движения нескольких партий на участке.

Технология клиент-сервер

Программа LeakSPY(Pro) выполнена по технологии клиент-сервер, что позволяет управлять программой сразу нескольким диспетчерам.

Универсальный клиент

Все функции доступны из ОДНОЙ программы — универсального клиента.

Клиент реаализован как "легкий" клиент - что позволяет в качестве клиентских машин использовать "офисные" компьютеры, оборудованные звуковой системой.  Как правило, одна клиентская машина стоит у диспетчера, другая - в службе безопасности и третья машина предназначена для "Администратора СОУ". На машине "Администратора СОУ" производится не только контроль за системой СОУ в целом, но и воспроизведение данных.

Универсальный клиент может управлять сразу несколькими проектами, что позволяет разделить расчетную часть на несколько серверов, повысив тем самым, производительность и отказоустойчивость системы в целом.

Универсальный клиент способен обслуживать любые программные серверы (не только LeakSPY), созданных на базе универсальной платформы NetSpySCADA. Таким образом, диспетчер может управлять серверами СОУ или, например, серверами СКР (Системы контроля режимов) из одной программы.

Создание конфигурации проекта СОУ ведется с универсального клиента и позволяет одновременно участвовать в разработке сразу нескольким инженерам, что увеличивает производительность набора.

Горячее резервирование

LeakSPY(Pro) имеет современную систему резервирования, которая включает в себя

  • НЕОГРАНИЧЕННОЕ наличие резервных серверов способных брать на себя расчет, в случае выхода из строя основного сервера
  • Постоянные резервные серверы, позволяющие просматривать состояние системы, не нагружая расчетную часть
  • Демилитаризованные резервные серверы, позволяющие просматривать состояние системы, но запрещающие управление ей (такие серверы полезны для установки в интернет сегментах сети).



Воспроизведение данных

Режим воспроизведения данных, позволяет произвести повторный расчет на данных, загруженных из архива.

«Плеер истории» — позволяет просмотреть историческую информацию за определенный период времени, БЕЗ ОСТАНОВКИ расчета сервера. Таким образом, можно не прерывая работы программы, просмотреть поведение системы за определенный промежуток времени. Этот механизм используется для воспроизведения развития утечки при ее анализе.



Графические формы

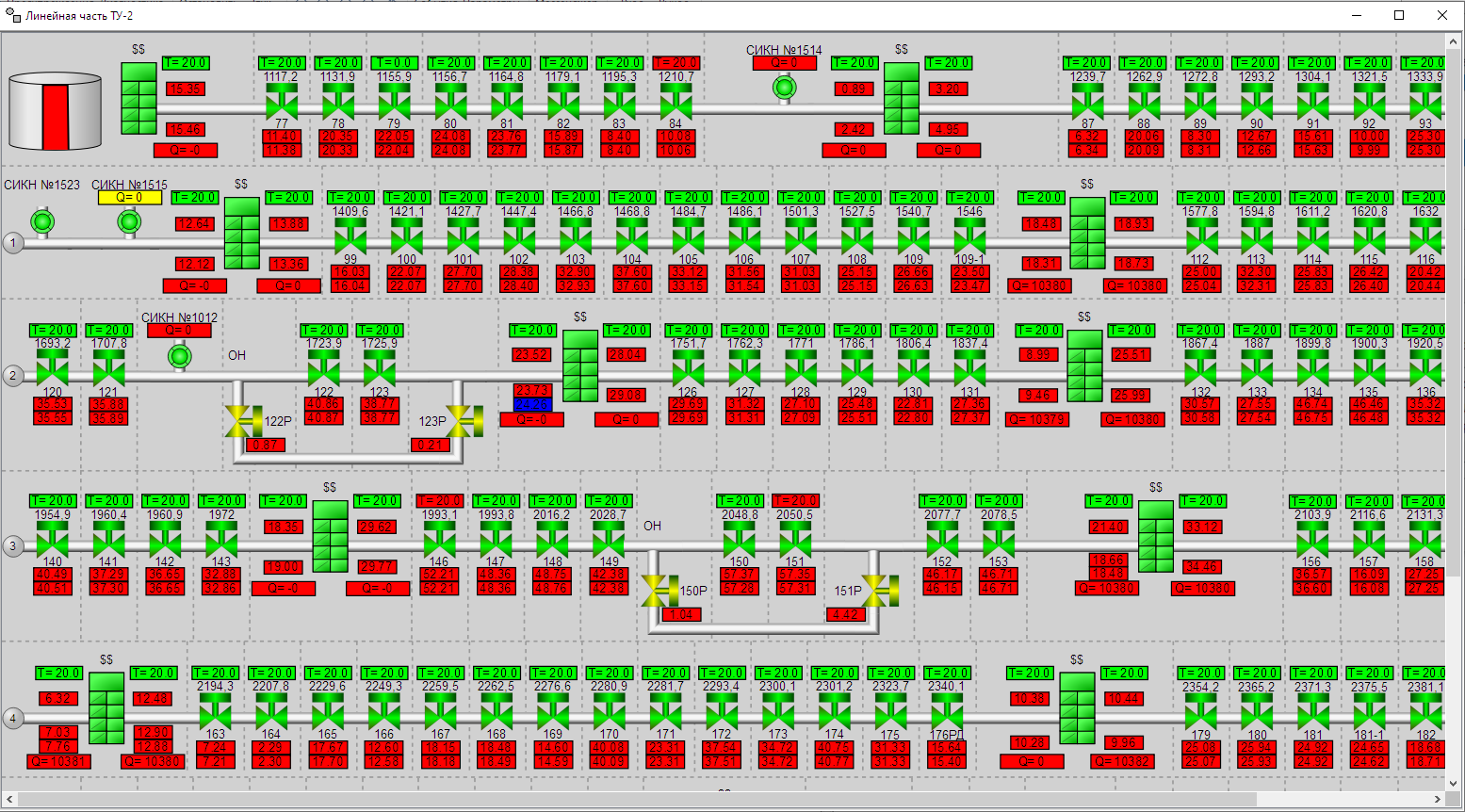

Линейная часть трубопровода

Линейная часть трубопровода

Новый механизм создания графических форм – позволяет воспроизвести любую форму из сопряженной СДКУ и наложить на нее информацию об обнаруженной утечке.

Доступ к элементам графической формы можно настроить таким образом, чтобы зарегистрированный пользователь мог видеть только для него предназначенные элементы и соответственно управлять только разрешенными для него элементами (например, нажатие на кнопку).

При желании, можно редактировать графическую форму, не останавливая сервер расчета (в реальном режиме времени сервера).

Для отображения места утечки применяются формы с масштабируемой картой местности, где отображается утечка.



Журналы тревог и событий

LeakSPY(Pro) поддерживает новую систему ведения журналов событий.

Деление событий на две категории – журналы событий и журналы тревог дополнительно отфильтровывают некритичные сообщения.

Пользователь может самостоятельно создать журнал с нужными событиями.

Доступ к журналу со стороны пользователя можно регламентировать, например закрыть доступ к журналу определенной категории пользователей.



Звуковая сигнализация

Новая система звукового оповещения, позволяет озвучивать важные события. Она предусматривает проигрывание не только отдельных звуковых файлов, но и составлять целые фразы из отдельных слов, что увеличивает информативность системы.

Безопасность

Реализация безопасности удовлетворяет требованиям к обеспечению безопасности автоматизированных систем управления технологическими процессами, сформированными во исполнении норм федерального закона от 26 июля 2017  № 187-ФЗ «О БЕЗОПАСНОСТИ КРИТИЧЕСКОЙ ИНФОРМАЦИОННОЙ ИНФРАСТРУКТУРЫ РОССИЙСКОЙ ФЕДЕРАЦИИ»

Новая система безопасности позволяет настроить доступ к каждому элементу отдельно, для каждого пользователя.

Механизм, задающий «Интересы» пользователя, служит дополнительным фильтром в системе безопасности.

Документооборот

LeakSPY(Pro) поддерживает функцию документооборота, позволяющую хранить инструкции и отчеты.

База данных

Производительность базы данных позволяет сохранять информацию в объеме наскольких десятков гигабайт в сутки (так на ВСТО-I мы обрабатываем более 44 ГБ в сутки).

Механизм запросов к базе данных, позволяет запоминать наиболее часто используемые запросы и вызывать их из базы в любое время.

С помощью механизма запросов, можно автоматически создавать отчеты для MS Excel и хранить их в документообороте системы.

Поддержка технологии OLE DB позволяет программам сторонних производителей запросить не только исторические данные, но и текущие значения. Таким образом, например, можно создавать отчеты в программах MS Excel, Crystal Reports,  или аналогичных.

Графики

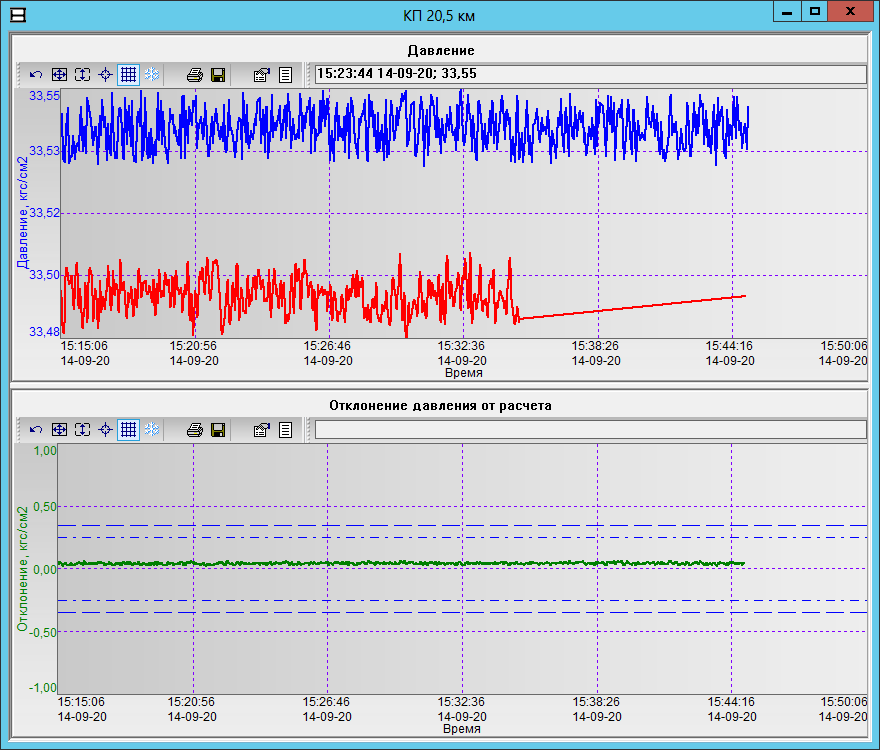

График давления - композитное окно

График давления

Новые графики могут иметь несколько независимых осей, что позволяет оператору легко манипулировать трендами значений.

Можно изменить масштаб отдельного тренда, передвинуть его или скрыть.

Можно переместить тренд из одного графика в другой и сравнить его с трендом данного графика (совместив по координатам).

Можно вставить график в такие программы как MS Word или MS Excel.
